M2tech Joplin – ADConverter up to 384kHz sampling rates and 32 bits resolution (USB output)


De M2tech Joplin is een ADConverter met talloze mogelijkheden. Daardoor extra interessant, maar daardoor ook extra “gevoelig” voor het missen van een van de mogelijkheden. Dus extra aandacht voor wat het apparaatje allemaal kan. Door het hier te vermelden, maar ook door Marc Manunta, de ontwerper erover aan het woord te laten. Zie de bijgaande video. Marco biedt excuses aan voor het holle geluid. Volgende keer beter heeft hij toegezegd.

Ook nog even een lijst van “features” voor de lezers:

Joplin is a high performance A/D converter capable of handing up to 384kHz sampling rates and 32 bits resolution (USB output).

It features a high speed asynchronous USB input based on the hiFace Two technology, further developped to allow for higher sampling rates.

A comprehensive output set (S/PDIF on RCA, AES/EBU on XLR and optical on Toslink) provide great connection versatility.

Also, an auxiliary S/PDIF digital input on RCA allows for re-using the digital connection used for the Joplin for a digital source, as well as for redirecting the output from a digital source to a computer which is not provided with an S/PDIF input.

Despite its price, Joplin encopasses a leading edge technology for data handling and processing.

An FPGA is used to provide a seamless connection between the ADC IC and the USB port (both operating in master mode for low jitter reasons), as well as for a large number of important clock and data routing tasks, not to mention the VU-meter drive.

The analog stage is based on the best PGA (Programmable Gain Amplifier) available on the market, and allows for gain as high as 65dB (equivalment to 0.95mVrms for 0dBFS).

A comprehensive set of equalization curves can be selected, to accommodate all phono formats ever used from 1925 to the present day, plus eq curves for reel-to-reel tapes with straight output from the playback head.

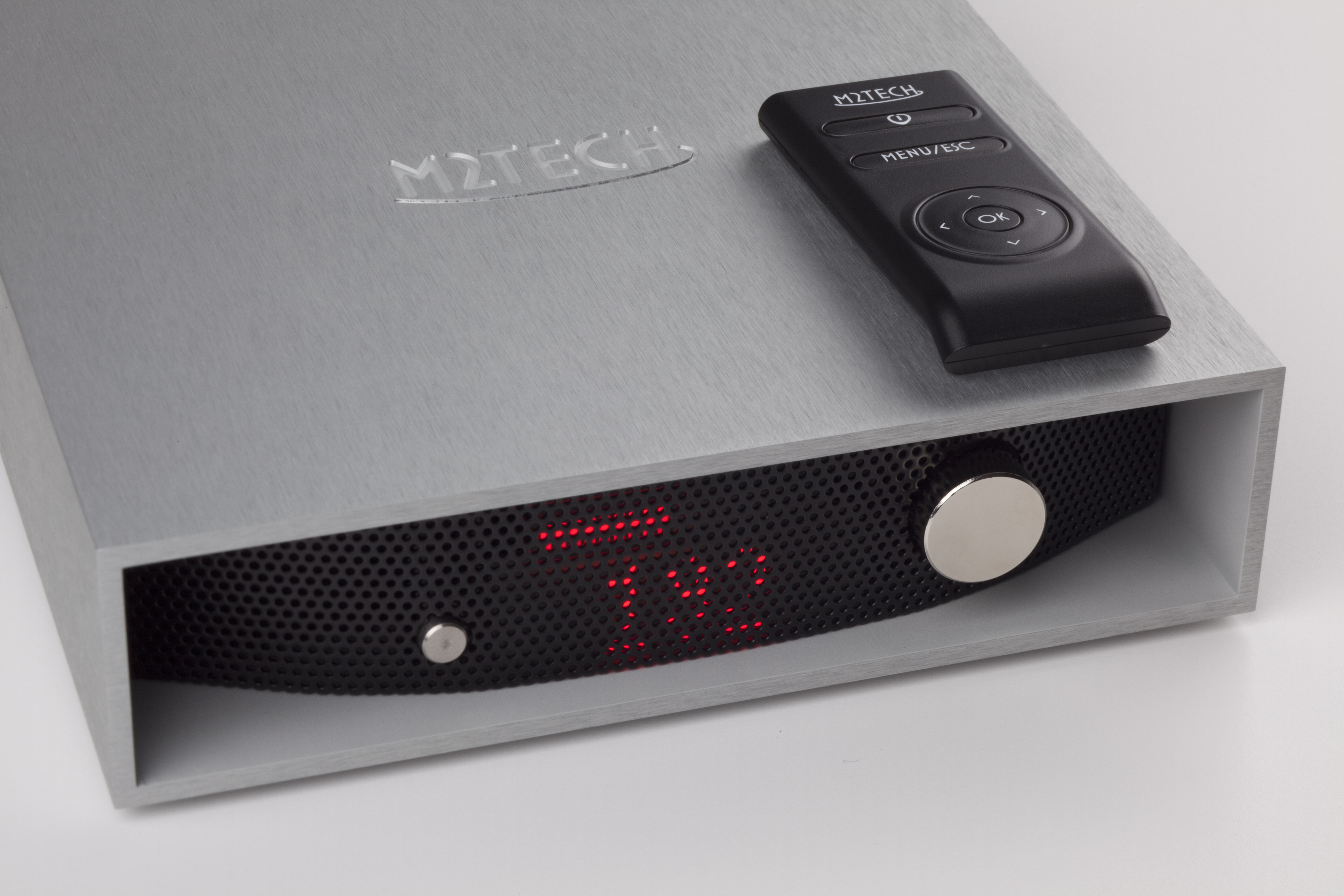

The small size and stylish look of the Joplin allow for a uninvasive placement in every living space.

SPECIFICATIONS

Size: 200(w) x 50(h) x 200(d) mm

Weight: 1Kg approx.

Sampling Frequencies(kHz):

44.1, 48, 88.2, 96, 176.4, 192, 352.8*, 384*

Resolution: 16, 20, 24 bit (S/PDIF, AES/EBU, optical, with or without dither), 16, 20, 24, 32 bit (USB, with or without noise shaping)

Frequency response: 10-20kHz +0.1/-0.5dB (fs = 44.1kHz), 10-150kHz +0.1/-0.1dB (fs=384kHz)

SNR: 122dB (A weighted, 384kHz, 32 bits, gain 0dB), 114dB (A weighted, 192kHz, 24 bits with noise shaping, gain 0dB), 100dB (A weighted, 192kHz, 24 bits with noise shaping, gain 40dB)

THD+N: 0.00045% (1.7Vrms in, 192kHz, 24 bits, gain 0dB)

Gain: 0dB, 10dB to 65dB in 1dB steps

Cross-talk: -110dB @1kHz

Inputs: analog single ended on RCA female, S/PDIF on RCA female

Oututs: 1x S/PDIF (RCA female), 1x AES/EBU (XLR), 1x optical (Toslink), 1x USB (USB female Type B)

Input voltage: 1.7Vrms (4.8Vpp @ 0dBFS)

Supply voltage: 15VDC

Supply current: 290mA

*: only USB

Over hermanvandendungen

Almost 40 years of being with and in the world of high-end audio equipment. As distributor of Krell, Sonus Faber, Cello, Conrad-Johnnson and many more, initiator of brands like Kiseki, Cogelco, AH!, PrimaLuna, Mystère and maybe more to follow.
Dit bericht werd geplaatst in M2Tech en getagged met , , , , , . Maak dit favoriet permalink.

Een reactie op M2tech Joplin – ADConverter up to 384kHz sampling rates and 32 bits resolution (USB output)

  1. Bert Oling zegt:

    Jawel, hij heeft dankzij Ferry een weekje bij mij gelogeerd. Fantastisch apparaat met ongelooflijk veel mogelijkheden. Heb vinyl van voor het RIAA formaat beluisterd en vastgelegd op harde schijf. Dankzij de aan te passen karakteristieken was een hoorbare muzikale verbetering het resultaat. Voor de (semi)- professionele Vinylist is dit een onmisbaar instrument. Maar ook als phonovoorversterker doet de Joplin goed mee. Nog twee aanbevelingen: een mono-switch en een instelbare afsluitweerstand. Niet elk MC-element vindt het plezierig om met 47k afgesloten te worden. Een optie zou kunnen zijn door boven de cinch-aansluitbussen nog een set aansluitbussen te plaatsen die parallel aan de ingang staan. Gewenste afsluitweerstand in een cinchplug gesoldeerd en klaar ben je..
